Schadensbeschreibung

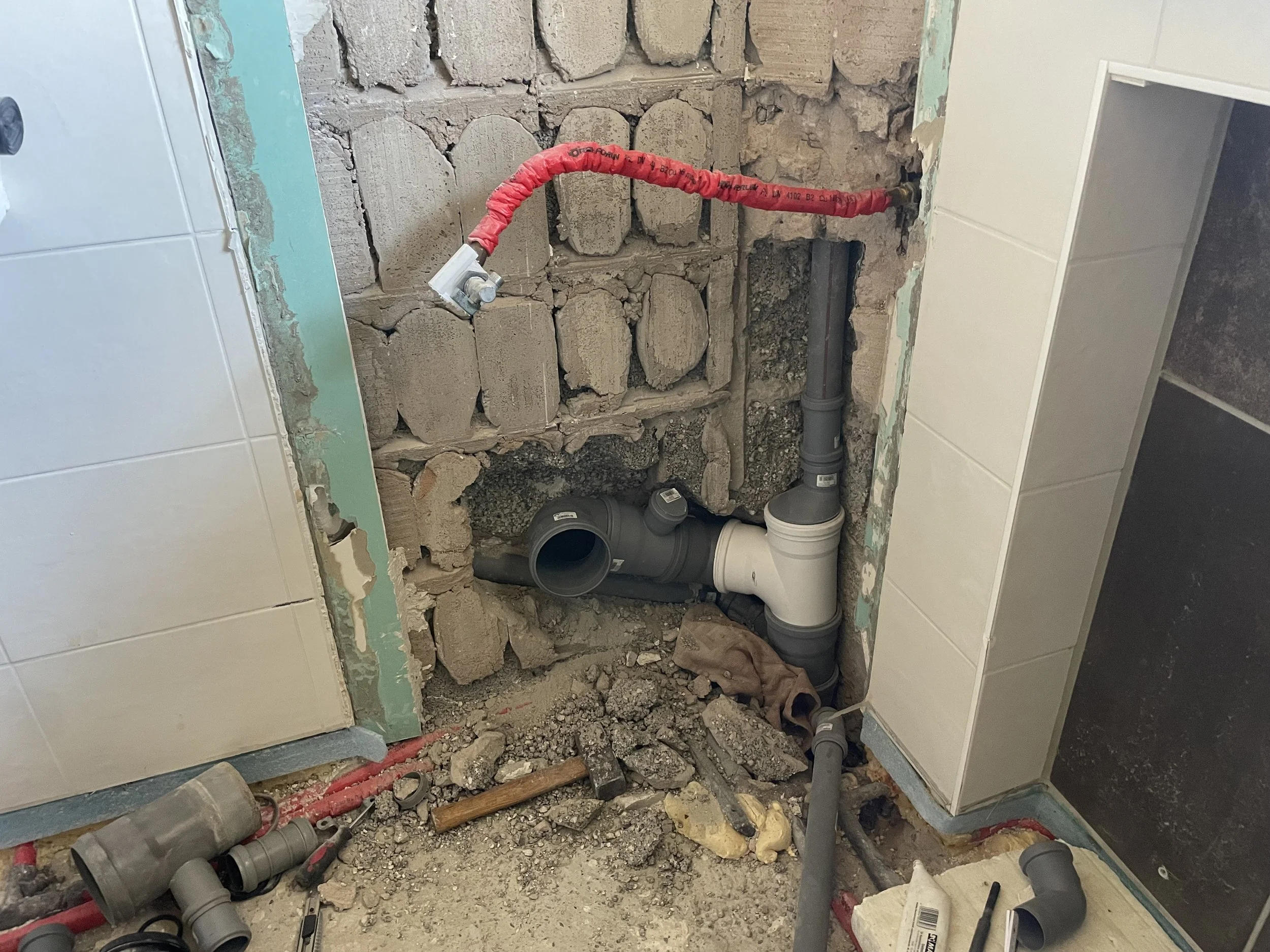

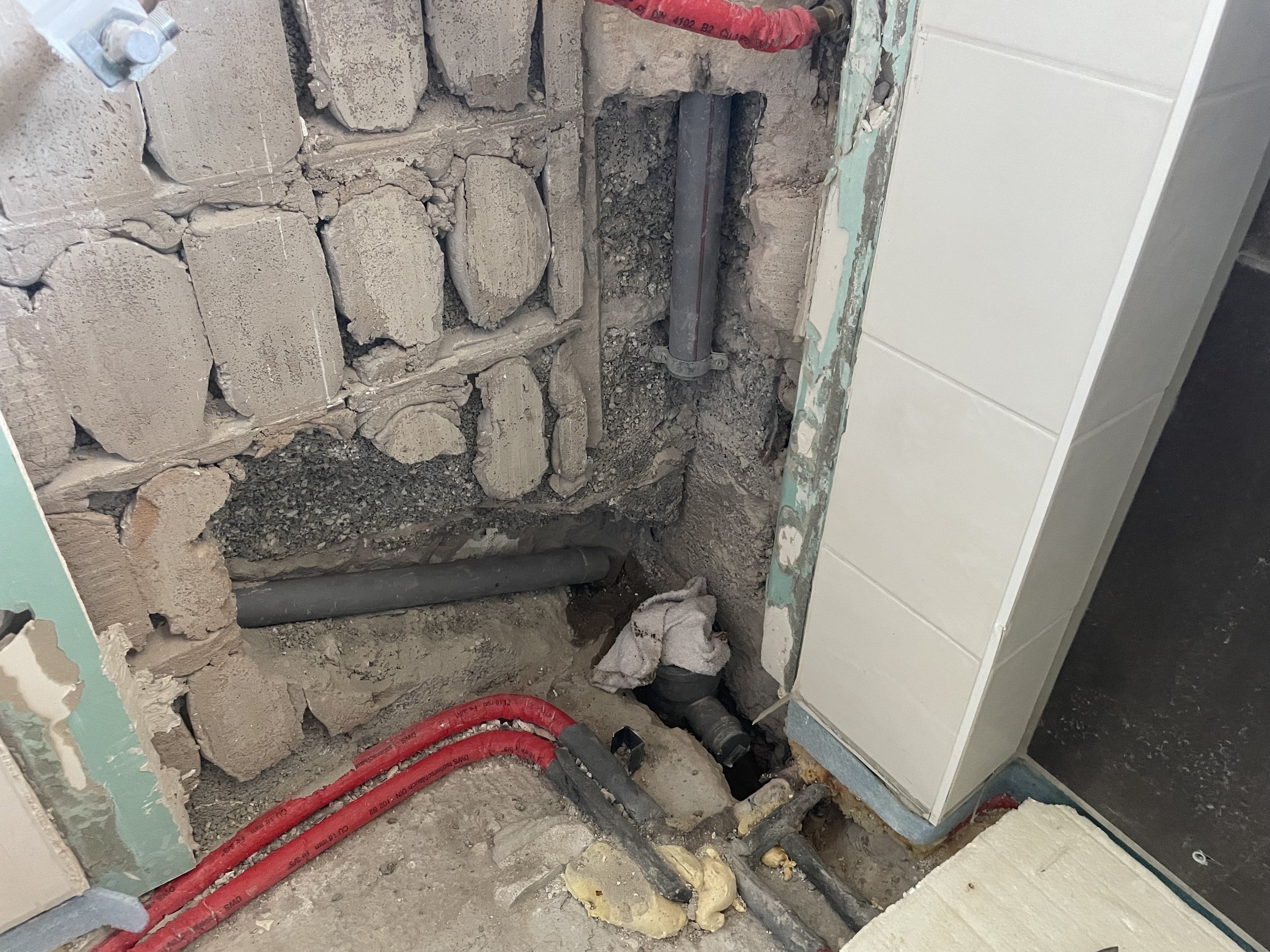

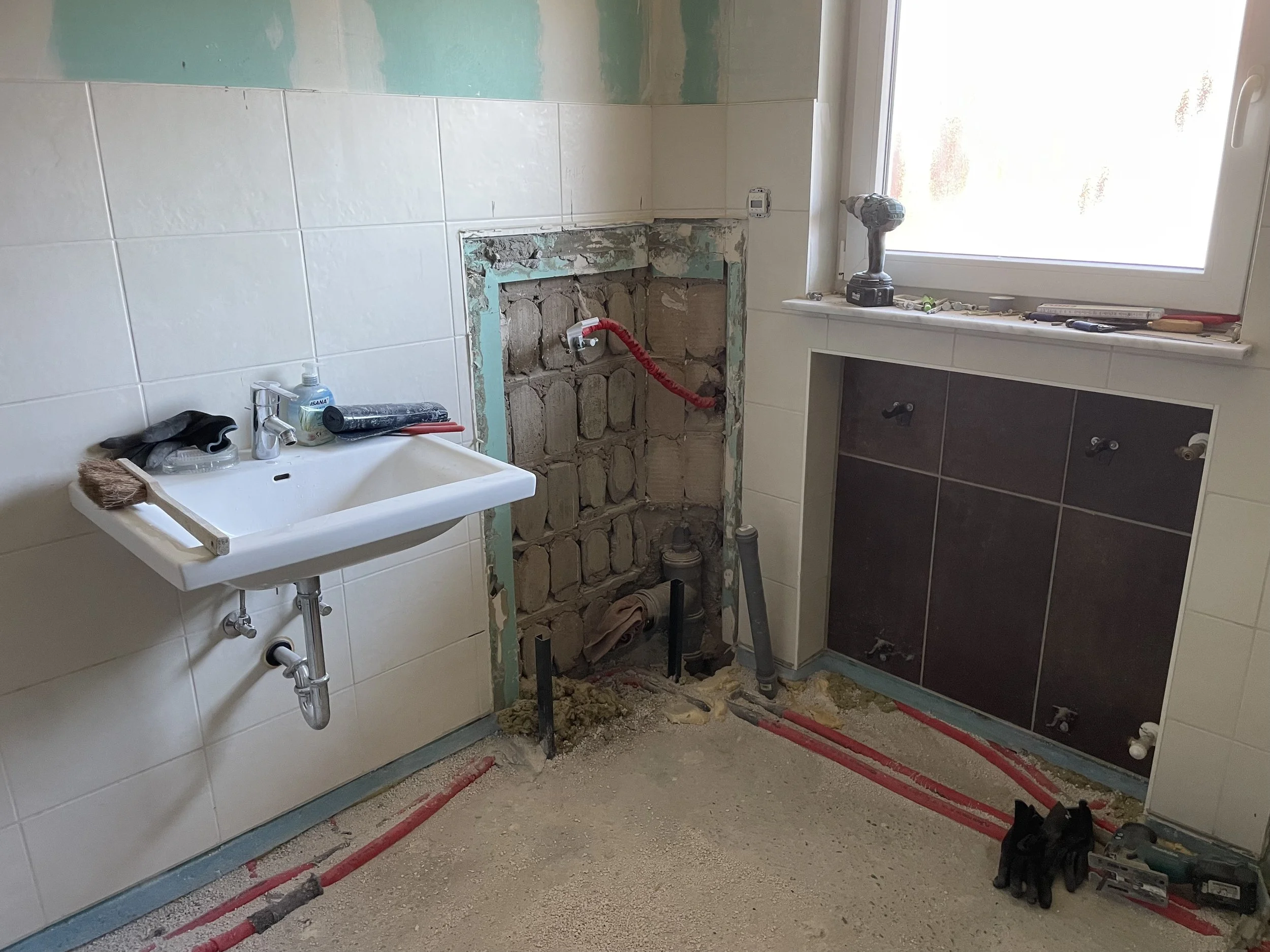

Ein häufiger Mangel bei Rohrinstallationen innerhalb von Bodenaufbauten ist die Kombination aus unzureichendem Gefälle und einer ungleichmäßigen Verlegung von HT-Abwasserrohren in einer Trockenschüttung. Werden die Rohrleitungen nicht mit dem erforderlichen Gefälle und ohne durchgehende, stabile Auflagerung verlegt, können lokale Senken und Hochpunkte entstehen. Dadurch wird der ordnungsgemäße Abfluss von Abwasser beeinträchtigt und die Gefahr von Ablagerungen, Verstopfungen sowie Feuchtigkeits- und Folgeschäden erhöht.

Besonders kritisch ist eine unzureichende oder nicht dauerhaft tragfähige Einbettung der Rohrleitungen. Bei nachträglichen Setzungen oder Verschiebungen der Trockenschüttung können sich die Rohrlage und das ursprünglich vorgesehene Gefälle verändern.

Ursachen

1. Unzureichendes Rohrgefälle

Ein zu geringes oder ungleichmäßiges Gefälle kann die Fließgeschwindigkeit des Abwassers reduzieren und die Ablagerung von Feststoffen und Fetten begünstigen. Die erforderliche Neigung ist abhängig von der Leitungsart, der Dimensionierung, der Nutzung und den einschlägigen technischen Regelwerken. Sie muss für den jeweiligen Anwendungsfall fachgerecht festgelegt und ausgeführt werden.

2. Unebene beziehungsweise wellenförmige Rohrverlegung

Schief, wellenförmig oder mit lokalen Durchbiegungen verlegte HT-Rohre können Senken und Hochpunkte aufweisen. In den Tiefpunkten kann Flüssigkeit zurückbleiben, während ungünstige Übergänge den Abfluss beeinträchtigen und Ablagerungen begünstigen. Eine gleichmäßige Leitungsführung mit dauerhaft eingehaltenem Gefälle ist daher wesentlich.

3. Unzureichende Bettung und Fixierung in der Trockenschüttung

Eine lose oder ungleichmäßige Lagerung der Rohrleitungen kann zu nachträglichen Setzungen, Verschiebungen oder Verformungen führen. Werden die Rohre nicht entsprechend den Herstellervorgaben und den Anforderungen des jeweiligen Bodenaufbaus unterstützt und gesichert, besteht das Risiko, dass sich das Gefälle während der weiteren Bauausführung oder im späteren Betrieb verändert.

Mögliche Schadensfolgen

• Funktionsbeeinträchtigungen: Ablagerungen, wiederkehrende Verstopfungen, eingeschränkter Abfluss und gegebenenfalls Rückstau.

• Geruchsbelästigungen: Unangenehme Gerüche infolge von Ablagerungen oder fehlerhaften Entwässerungsbedingungen.

• Feuchtigkeitsschäden: Bei Undichtigkeiten oder austretendem Wasser können Trockenschüttung, Dämmstoffe und angrenzende Bauteile durchfeuchtet werden.

• Schimmel- und Folgeschäden: Anhaltende Feuchtigkeit kann mikrobielles Wachstum und die Schädigung angrenzender Baustoffe begünstigen.

• Beeinträchtigung weiterer Installationen: Bei Wasseraustritt können auch benachbarte Bauteile und gegebenenfalls Elektroinstallationen geschädigt werden.

• Erhöhter Sanierungsaufwand: Je nach Schadensumfang können eine Kamerainspektion, das Öffnen des Bodenaufbaus, die Korrektur oder Erneuerung der Rohrleitungen sowie der Austausch geschädigter Schüttungs-, Dämm- oder Estrichbereiche erforderlich werden.

Technische Bewertung und erforderliche Maßnahmen

Zur Beurteilung des Mangels sind die tatsächliche Rohrneigung, die Ebenheit der Leitungsführung, die Auflagerung und Fixierung sowie die Einhaltung der einschlägigen technischen Regeln und Herstellervorgaben zu überprüfen. Dabei ist festzustellen, ob die Leitungen durchgehend entwässerungsgerecht verlegt sind und ob lokale Tiefpunkte oder unzulässige Lageänderungen vorliegen.

Bei festgestellten Abweichungen sind die Rohrleitungen fachgerecht auszurichten und dauerhaft entsprechend den technischen Anforderungen zu lagern und zu sichern. Vor dem endgültigen Verschließen des Bodenaufbaus sollten die Leitungsführung und die ordnungsgemäße Funktion überprüft und dokumentiert werden.

Fazit: Ein unzureichendes Gefälle in Verbindung mit einer unebenen oder nicht dauerhaft stabilen Verlegung von HT-Rohren in einer Trockenschüttung stellt einen möglichen Ausführungs- und Funktionsmangel dar. Ob daraus bereits ein konkreter Schaden entstanden ist, muss anhand des tatsächlichen Zustands der Installation und des Bodenaufbaus beurteilt werden. Eine fachgerechte Rohrführung, eine dauerhaft tragfähige Lagerung und die Einhaltung der maßgeblichen technischen Anforderungen sind entscheidend, um Funktionsstörungen und Folgeschäden zu vermeiden.
